aTHMOS-1 und aTHMOS-2

Wirtschaftliche Lösung für bereits definierte Arbeitsbereiche

Diese Verdampfer sind für Anwendungen konzipiert, deren Arbeitsbereiche bereits festliegen und die mit einer Durchsatz-Variation von 1:10 bis 1:20 je nach Typ auskommen.

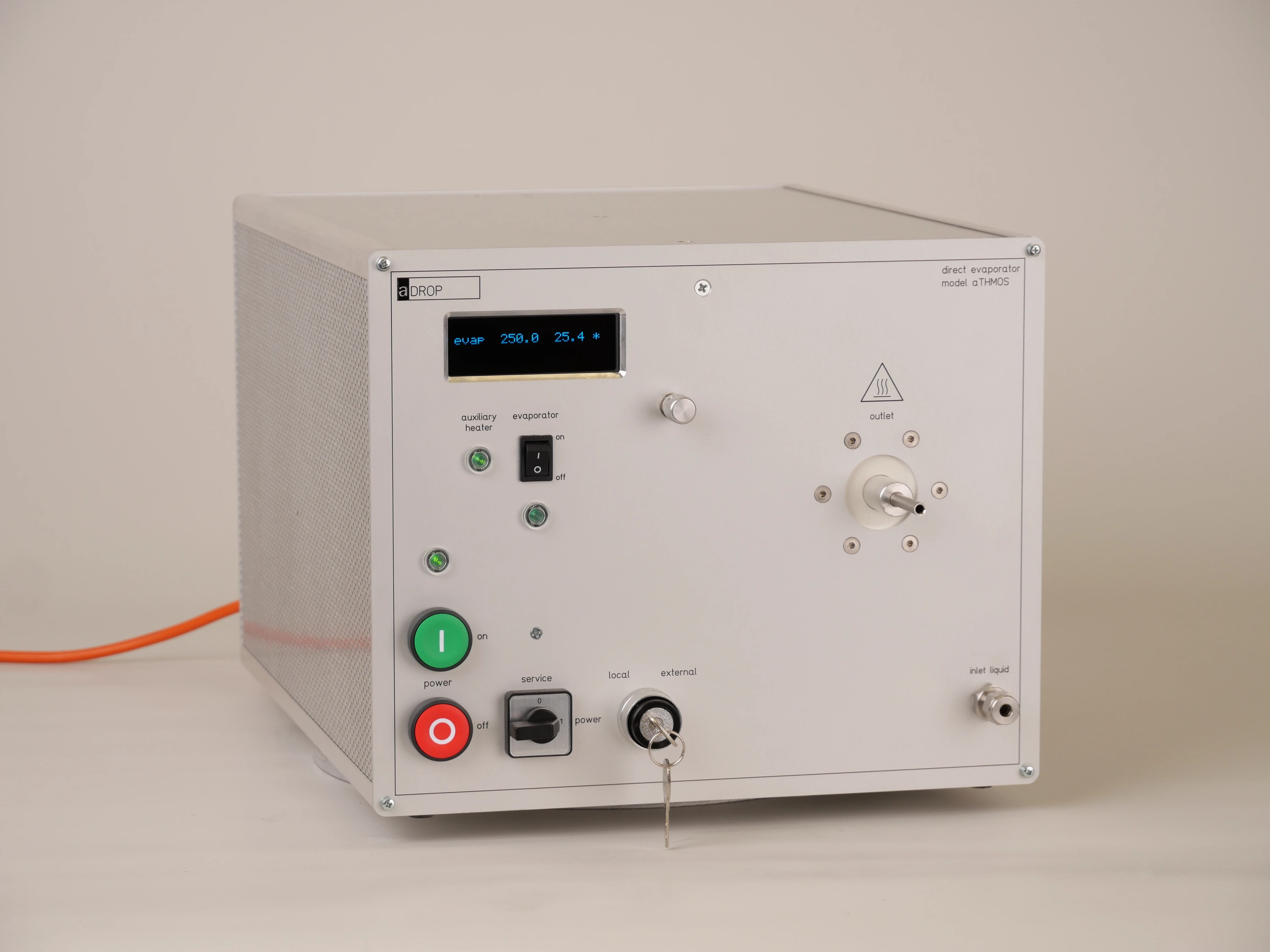

Geräteansicht aTHMOS mit ext. Ein/Aus und Service-Schalter

Technische Daten

Durchsatzbereiche	je nach Ausführung von 30 - 300 g/h bis 150 - 1.500 g/h
Arbeitstemperatur	bis 250°C Verdampfertemperatur
Maße	33 x 26 x 42 cm (B x H x T)
Anschluss el. < 2,5 kW	230 V / 1-ph / 50 Hz an Kaltgerätebuchse
Anschluss el. > 2,5 kW	Kabel CEE-16A 400 V / 3-ph / 50Hz
Eingang	Klemmringverschraubung 3 oder 6 mm (z.B. Swagelok®)
Ausgang	geheizter Rohrstutzen mit 3 mm, 6 mm oder 10 mm Aussendurchmesser

Diese Geräte werden mit allen verfahrenstechnischen Funktionseinheiten kombiniert (z.B. Mischer, Temperierungen oder Dosierungen), werden jedoch nicht für Sonderausführungen verwendet: Für die Verwendung bei Arbeitstemperaturen über 300°C oder bei Einsatz von potentiell gefährlichen Fluiden (DGRL Fluidgruppe 1) dient die aSTEAM Serie als Ausgangsverdampfer.

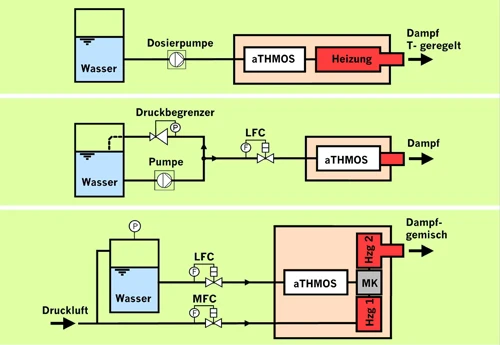

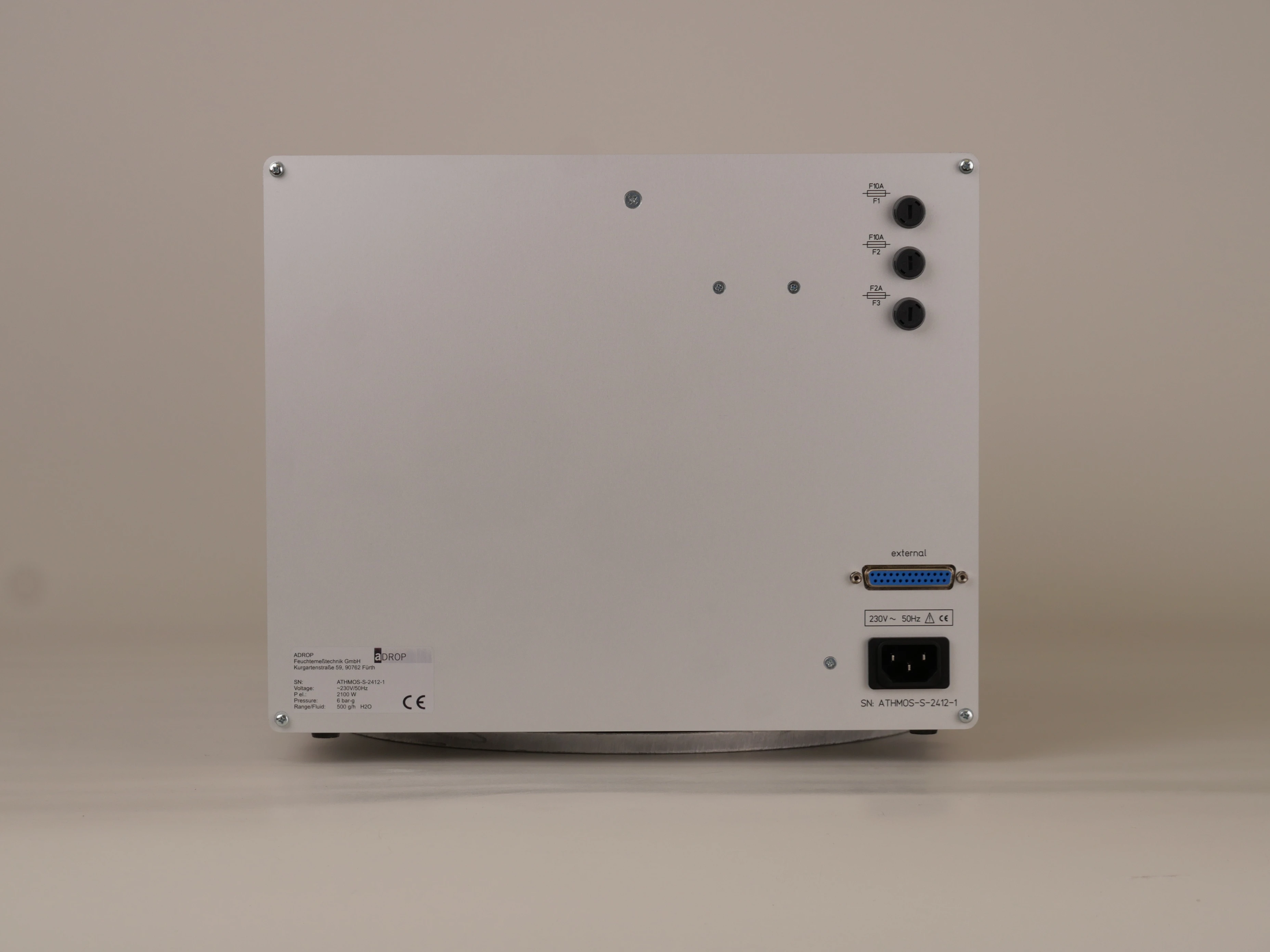

Rückseite Verdampfer — Konfigurationsbeispiele
